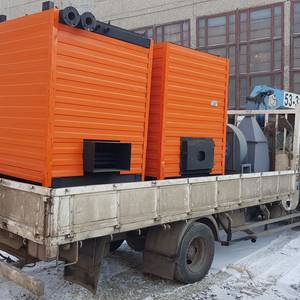

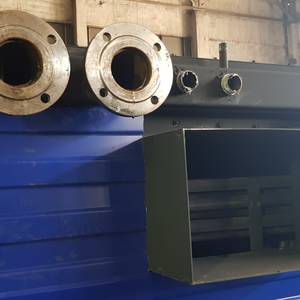

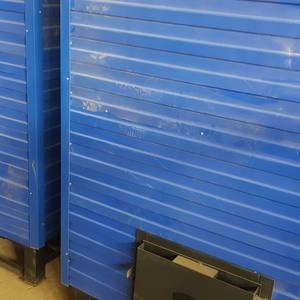

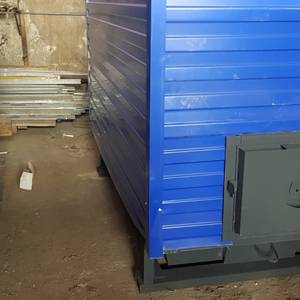

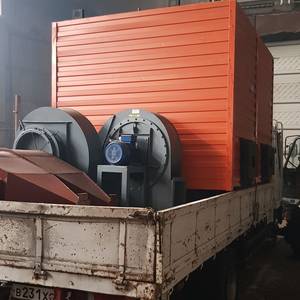

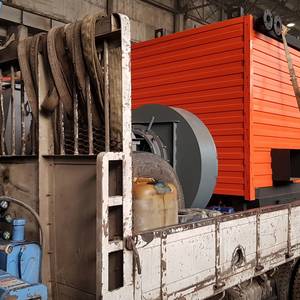

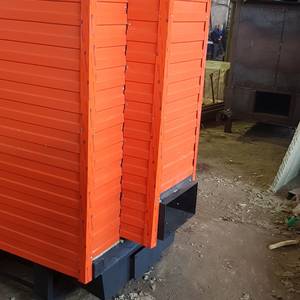

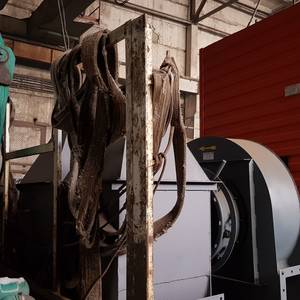

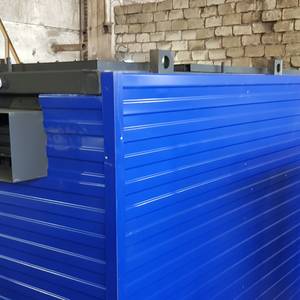

Котёл КВ-ТС-1,3

355 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	39000
Расход топлива, кг/ч	306
Вид топлива	Бурый уголь
Тип	КВ-ТС

Котел КВ-ТС-1.3 – твердотопливный агрегат, работающий в паре с механическими топками с пневмомеханическими забрасывателями и решетками обратного хода. Предназначен для нагревания воды до 115 °С, используемой в системах отопления и горячего водоснабжения в промышленных, бытовых и технологических целях. Работает на каменном угле теплопроводной способностью 22 500 кДж/кг.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	450
Конвективная поверхность нагрева, м²	42
КПД, не менее, %	85
Масса котла (без воды), кг	3000
Мощность, кВт	1300
Мощность, Гкал	1.12
Мощность, МВт	1.3
Низшая теплота сгорания топлива, кКал/кг	5
Отапливаемая площадь, м²	13000
Отапливаемый объем, м³	39000
Радиационная поверхность нагрева, м²	15.1
Расход теплоносителя среды, м³/ч	45
Расход топлива, кг/ч	306
Расчетный срок службы, не менее, лет	10
Цена, руб.	355000

Расход условного топлива, кг/ч	218
Температура воды на входе в котёл, не менее, °C	50

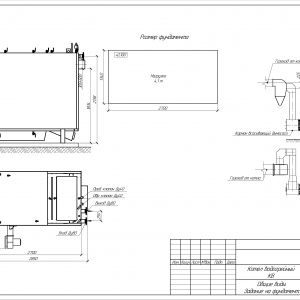

Габаритные размеры (ДхШ), мм	285013402334
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,3-0,6 (3,0-6,0)
Класс котла	2
Номинальное разрежение в топке при работе, Па	20-40
Рабочий график, С	70/95
Температура уходящих газов, °C	180-200
Тяга	Принудительная
Вид топлива	Бурый уголь, Каменный уголь, Дрова
Тип	КВ-ТС
Марка	КВ-ТС-1,3

Устройство и принцип работы

Водогрейный котел КВ-ТС-1.3 состоит из конвективного и топочного блоков котла, которые оснащены опорами, монтированные к нижним коллекторам. Подогреватель воздуха крепится к опорной раме. Несущий каркас у котельного оборудования отсутствует.

Принцип работы котла КВ-ТС-1.3 заключается в слоевом сжигании твердого топлива. Таким образом, горючий материал сжигается локально в определенном слое, а не по всей топке. Водогрейный процесс происходит за счет подачи твердого топлива в топочное устройство котельного оборудования. В результате горения осуществляется генерирование потоков горячего воздуха, которые циркулируют по трубопроводной системе, за счет чего возникает повышение температуры воды в котле.

Условное обозначение

Водогрейный котел КВ-ТС-1.3, где:

К – котел;
В – водогрейный;
Т – твердотопливный;
С – слоевое сжигание топлива;
1.3 — мощность котла, МВт.

Особенности и преимущества

Высокий процент КПД (более 80%);
Длительность эксплуатации;
Возможность автоматизации процессов;
Эффективный расход топлива за счет слоевого сжигания;
Нет необходимости в предварительной водоподготовке;
Вместительность топливной камеры.

Размещение и установка

Особенных требований к установке котла КВ-ТС-1.3 нет, главное обеспечить надежную систему циркуляции воды, чтобы жидкость не перегревалась и не создавала лишнюю нагрузку на емкость с водой, и на весь котел в целом. К обслуживанию котла можно отнести естественно заброску топлива рабочим, а также очистку контейнера от золы и сажи в периодическом режиме (в зависимости от зольности топлива, которое используется в котле).

Эксплуатация и техническое обслуживание

Производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел КВ-ТС-1.3 поставляется в моноблочном (котел) или двублочном (котел и топка) исполнении. При необходимости, поставляется третий блок – воздухоподготовитель. Топки котла КВ-ТС изготовлены из труб, как и конвективные пакеты. Агрегаты комплектуются колосниковыми цепными решетками обратного хода с пневмомеханическими забрасывателями.
